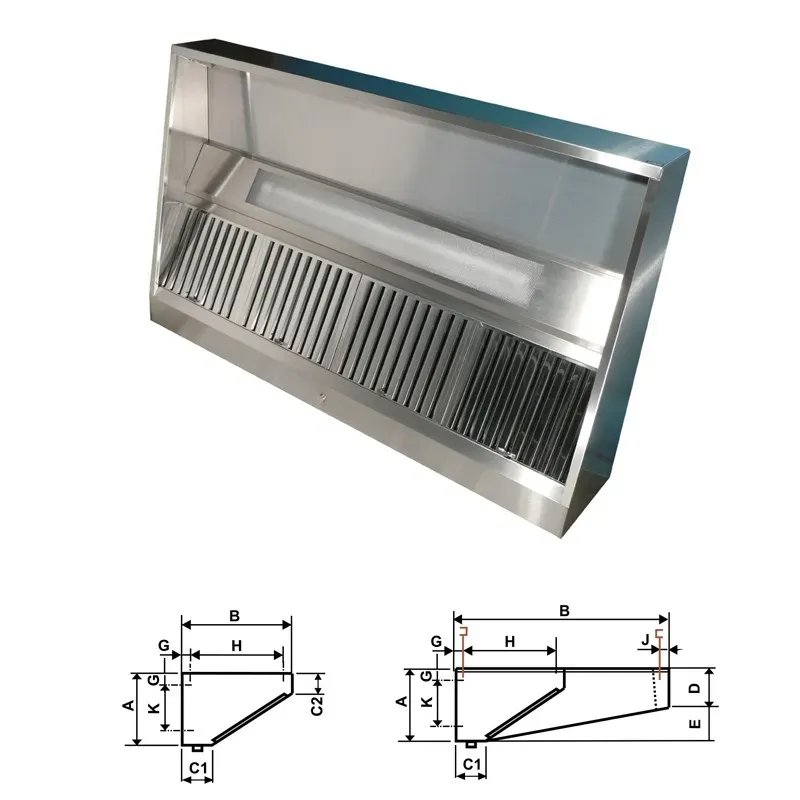

Furnotel - Hotte statique - Hauteur 500 mm - Avancée 938 mm - Longueur 3000 mm - HP5930

Description de la Hotte statique - Hauteur 500 mm - Avancée 938 mm - Longueur 3000 mm - HP5930 - Furnotel Hotte statique SANS système de ventilation intégré à associer à un ventilateur, un caisson de ventilation ou une tourelle, et au boîtier de commandes correspondant Disponible en hauteur 400 mm pour les faibles hauteur sous dalle et en hauteur 500 mm pour un grand volume de cantonnement Enveloppe réalisée principalement en inox brossé grain 220 AISI304 18/10 Gouttière soudée pour une parfaite étanchéité et munie d’une purge bouchonnée inox assurant l’évacuation des graisses et des condensats Luminaires étanches à monter en applique Façade filtres en acier inoxydable brossé Livrées en standard avec filtres tout Inox à effet choc (500 x 400 x 25 mm) et plaques d’obturation en acier inox Tôles arrière et supérieure du capteur monobloc en acier galvanisé Visière et joues latérales en acier inoxydable brossé une face Ossature tubulaire en acier galvanisé, munie de trous permettant de recevoir directement les tiges filetées M8 aux emplacements nécessaires à la suspension et la répartition optimale des masses (sauf capteurs sans avancée) DOTATION EN FILTRES Longueur : 500 MM : 2 1/2 filtres à choc 1000 MM : 1 filtre à choc + 2 1/2 filtres 1500 MM : 3 filtres à choc 2000 MM : 3 filtres à choc + 1 plaque 2500 MM : 4 filtres à choc + 1 plaque 3000 MM : 4 filtres à choc + 2 plaques 3500 MM : 5 filtres à choc + 2 plaques 4000 MM : 5 filtres à choc + 3 plaques 4500 MM : 6 filtres à choc + 3 plaques 5000 MM : 6 filtres à choc + 4 plaques HAUTEUR 400 MM : Côtes (mm)                    A         B       C1      C2        D       E       G        H       J         K SANS* AVANCÉ            400     550     130     170     -        -      50     400     -     250 AVANCÉE 938 MM        400     938     130     170    220   180    50     400    50     250 AVANCÉE 1188 MM      400    1188    130    170    220   180    50     400    50     250 *Hottes sans avancée (capteur seul) : uniquement dans le cadre du remplacement du capteur sur une hotte existante Option luminaire en applique COMPOSITION LONGUEUR                                   BLOC                         CAPACITÉ LUMINAIRE Hottes 500 mm                          1 bloc                                         - Hottes 1000 mm                        1 bloc                                 1 x 1SBL634 Hottes 1500 mm                        1 bloc                                 1 x 1SBL1244 Hottes 2000 mm                        1 bloc                                 1 x 1SBL1244 Hottes 2500 mm                        1 bloc                                 1 x 1SBL1244 Hottes 3000 mm                        1 bloc                                 1 x 1SBL1244 Hottes 3500 mm                        2 blocs                               2 x 1SBL1244 Hottes 4000 mm                        2 blocs                               2 x 1SBL1244 Hottes 4500 mm                        2 blocs                               2 x 1SBL1244 Hottes 5000 mm                        2 blocs                               2 x 1SBL1244 Luminaires encastrés : nous consulter
